SMD线性L7805的完美替换方案—R78xx-3A系列

    TEN-POWER的TO263-2L表贴封装的R78xx-3A系列3A大电流开关三端稳压器，拥有93%高效率、TO-263-2L（D2PAK）小封裝尺寸，与传统线性稳压器L7805管脚兼容的优点。

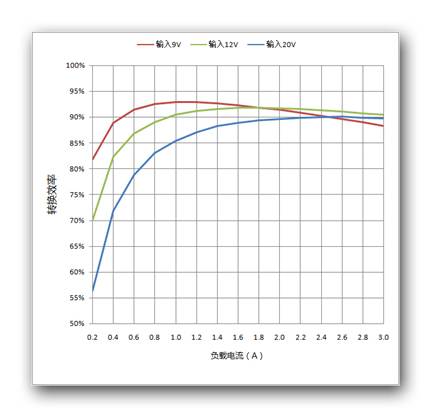

线性稳压器L7805在无散热片情况下几乎无法工作，而TEN-POWER的R78xx-3A系列拥有3A的持续输出和93%的最高效率。依赖其超高的转换效率，仅需通过小面积PCB覆铜就可解决散热，而不需要任何附加散热片。

TO-263-2L（D2PAK）表贴封装方式，完美Pin 2 Pin兼容传统线性的L7805，轻松替换无需额外的电路修改工作。

极小的封装体积最大程度的节省PCB成本和布线，同时拥有极高的功率密度—22W/cm³：

50. 所有型号都能连续输出3A电流和5A峰值电流
50. 拥有多重保护功能：过载、短路和过热保护
50. 工作温度覆盖整个-40℃至+85℃工业范围
50. 全面的电压型号：
51.

    型号	输入电压			输出
    	min	type	max	电压（VDC)	电流（A)
    R7803-3A	9	12	24	3.3	3
    R7805-3A	9	12	24	5	3

R78xx-3A系列不仅拥有高效率，也拥有超低的输出噪声纹波（50~100mVp-p）并且只需要使用简单的低通滤波就可符合Class B EMC标准。R78xx-3A系列的应用范围包括工业控制，手持设备、嵌入式设计和FPGA电路供电等相关电子领域。

数据手册下载：
